Магистрально-модульный контроллер BMR410-CWEB

Краткое описание:

Контроллер для регулировки, управления, контроля и оптимизации систем отопления, вентиляции и кондиционирования воздуха. Для ввода и считывания данных используются кнопочная панель и дисплей с подсветкой. Базовые функциональные возможности можно расширить дополнительным программным и аппаратным обеспечением. Прибор является свободно параметризируемым, что делает его универсальным и гибким в применении. Через меню дисплея контроллер может быть настроен индивидуально в соответствии условиями работы установок и мест их применения. С помощью макросов оборудования осуществляется полная настройка станции BMR, установка программного обеспечения, а также распределение входных и выходных сигналов. Управление станцией оператор осуществляет через текстовое меню экрана. Ввод и считывание данных происходит на 4-х уровнях приоритета через кодовые ключи. Интерфейс контроллера полностью русифицирован. Контроллер имеет встроенный блок питания 110-230 В.
Для расширения возможностей станций выпускаются функциональные блоки BMF. Функциональные блоки могут подключаться непосредственно к станции BMR через каскадный разъем Максимальное количество подключаемых модулей зависит от потребляемой мощности соответствующего функционального модуля.
Контроллер BMR оснащен интегрированным WEB-сервером и портом Ethernet. Таким образом, информация с контролируемого оборудования может быть визуализирована на дисплее удаленного компьютера без использования SCADA. Встроенный WEB-сервер позволяет полностью контролировать и управлять контроллером, обновлять программное обеспечение через сеть Интернет, где бы Вы не находились.

Технические характеристики BMR410

• Напряжение питания 110...230 В перем. тока ± 10 %; 50..60 Гц; 10 ВА
• 2 бинарных входа
• 8 универсальных входа/выхода с вариантами настроек:
  • бинарный вход (контактный вход (без потенциала)
  • бинарный выход (транзисторные выходы 24 В пост. тока, макс. 40 мА)
  • аналоговый вход (тип чувств. элемента: KP10, KP250, (-50..150°C); 0-10 В (0..100%); Ni1000 (DIN), Ni1000 (L&G), ML2 (-50..150°C); PT100, PT1000 (-50..350°C)
  • аналоговый выход (0..10 В пост. тока, макс. 2,5 мA)
• 5 бинарных выходов (контакты реле без потенциала, макс. 6 (3) A; 250 В перем. тока
• Графический дисплей с подсветкой, светодиодная индикация сбоев и работы шины
• Управление - кнопочная панель: ручка настройки, кнопка подтверждения выбора [SET], кнопка сброса [ESC]; дополнительные кнопки: информация, запрос аварийной информации, свободно программируемые кнопки
• 32-разрядный процессор
• Память - 8 Мб динам. ОЗУ; 512 кб статич. ОЗУ, 4 Мб флеш
• Интерфейс Ethernet RJ45 - коммуникация через web-сервер BMR410-CWEB

Модули расширения для BMR410

Файлы для контроллеров Kieback&Peter

Контроллер LRP для систем вентиляции

Краткое описание:

Контроллер LRP для систем вентиляции применяется для измерения, регулирования, управления, оптимизации и контроля вентиляционных и кондиционерных установок.
Базовой программой является регулирование вентиляционных и кондиционерных установок.
Базовая программа дополняется такими программными меню LRP, как каскадное регулирование, пусковая схема, скольжение заданного параметра, ограничение, выбор энергии, предельные значения. Благодаря обилию программных меню HRP обеспечивается адаптация к самым разным требованиям вентиляционных и кондиционерных установок.
Макросы LRP являются параметризованными программами. После установки макросов LRP вся система регулирования и управления, как и соответствующие входы и выходы контроллера LRP будут полностью сконфигурированы.
Управление LRP осуществляется в диалоговом режиме открытым текстом через графический дисплей, с помощью одной мультифункциональной кнопки.
Контроллер LRP может подключаться к шине. К системе шин возможно подключение до 8 HRP и/или LRP.
Существует возможность прямого подключения к центральной станции BMS для удалённых диагностики и техобслуживания через интерфейс RS232 или модемное ПО. Сообщения о работе установок и о неполадках автоматически сохраняются и могут передаваться по модему также на мобильный телефон (сервис GSM-SMS).

Контроллер HRP для систем отопления

Краткое описание:

Контроллер HRP для систем отопления применяется для измерения, регулирования, управления, оптимизации и контроля отопительных установок.
Базовая программа служит для регулировки входной температуры в зависимости от погодных условий. Предварительная регулировка, регулировка котла, а также бойлера дополняют базовую программу.
Подсчет импульсов и рабочих часов могут активизироваться через программные меню, дополняющие базовую программу. Благодаря обилию программных меню HRP обеспечивается адаптация к самым разным требованиям отопительной установки.
Макросы HRP являются параметризованными программами. После установки макросов вся система регулирования и управления, как и соответствующие входы и выходы контроллера HRP будут полностью сконфигурированы.
Управление HRP с функцией управления осуществляется в диалоговом режиме открытым текстом через графический дисплей с помощью одной мультифункциональной кнопки. Изображение кривой нагрева и трендов выводится графически.
HRP может подключаться к шине. Возможно подключение до 8 HRP и/или LRP к шинной системе.
Существует возможность прямого подключения к центральной станции BMS для удалённых диагностики и техобслуживания через интерфейс RS232 или модемное ПО. Важные сообщения автоматически сохраняются и могут передаваться по модему также на мобильный телефон (сервис GSM-SMS).

Типы контроллеров HRP

• HRP20: контроллер с одним контуром регулирования нагрева и трёхпозиционным выходом

• HRP20-S: контроллер с одним контуром регулирования нагрева и трёхпозиционным выходом без подключения к шине

• HRP23: как HRP20 без функции управления

• HRP21: контроллер с одним контуром регулирования нагрева и выходом 0..10 В

• HRP21-S: контроллер с одним контуром регулирования нагрева и выходом 0..10 В без подключения к шине

• HRP24: как HRP21 без функции управления

• HRP22: контроллер для двух контуров регулирования нагрева с выходом 0..10 В или трёхпозиционным выходом

• HRP22-M: как HRP22 с подключением к шине М вместо двух бинарных входов

• HRP22-V: как HRP22 c дополнительным источником питания 24 В; 7 ВА вместо двух бинарных входов

Файлы для контроллеров Kieback&Peter

Модули расширения для BMR410

Модуль BMF400

Краткое описание:

Модуль предназначен для расширения функциональных возможностей магистрально-модульного контроллера BMR410-C и включает в себя 6 универсальных входов/выходов и 4 выходных замыкающих контактов реле без потенциала. Функциональные модули могут подключаться непосредственно к контроллеру BMR410-C через каскадный разъем Z179 (входит в комплект поставки BMF400).

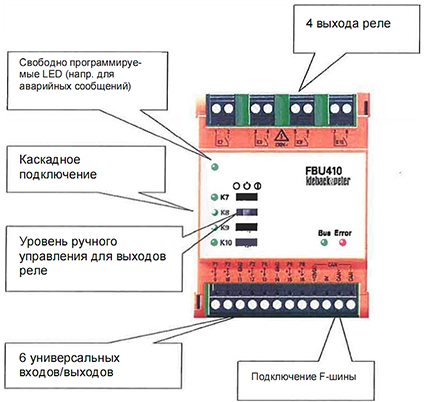

Модуль F-шины FBU410

Краткое описание:

Модуль предназначен для расширения функциональных возможностей магистрально-модульного контроллера BMR410-C и включает в себя 6 универсальных входов/выходов и 4 выходных замыкающих контактов реле без потенциала. Дополнительно предусмотрен уровень ручного управления, а LED-индикаторы отображают текущее состояние реле. Модуль обменивается данными с BMR410 через полевую шину. Подключение FBU410 к BMR410 возможно только через CAN-клеммы. Модуль FBU можно отнести от контроллера BMR не более чем на 60 метров (2 модуля) без дополнительного блока питания.

Контроллеры электронагревателей TC OEM

Контроллеры электронагревателей TC OEM представляют собой устройства для поддержания температуры путем управления нагревательными элементами. TC OEM – бескорпусной вариант контроллера для установки внутри модуля управления.

Для измерения температуры необходимо подключать внешний температурный датчик. С регуляторами ТС используются температурные датчики типа NTC. Вход внешнего датчика 0-10В.

Для установки температуры используется внешний задатчик температуры.

Регуляторы имеют тепловой предохранитель, который производит сброс управляющего сигнала при превышении температуры 85 °С внутри прибора. Когда температура нормализуется, происходит автоматическое включение сигнала.

В регуляторах реализовано пропорциональное (П, Р) и пропорционально-интегральное (PI, ПИ) регулирование.

Модель	Описание	Цена y.e.
TC-F 3.7/1	Макс.3.6 кВт (230 В/1 ф., 16А)	78
TC-F 6.4/2	Макс.6.4 кВт (400 В/2 ф., 16А)	90

Контроллеры электронагревателей TC COMFORT

Контроллеры электронагревателей TC COMFORT представляют собой устройства для поддержания температуры путем управления нагревательными элементами. Современный дизайн приборов серии ТС COMFORT позволяет использовать их не только в шкафах управления, но и отдельно, для настенного монтажа.

При использовании внешнего таймера возможна установка ночного режима работы с его индикацией (только для серии ТС COMFORT).

Если регулятор серии ТС COMFORT расположен в таком месте, где невозможно корректно измерить температуру, можно выбрать режим работы регулятора от внешнего датчика, что позволяет использовать регулятор, например, для поддержания температуры в воздуховоде. С регуляторами ТС используются температурные датчики типа NTC.

Регуляторы имеют тепловой предохранитель, который производит сброс управляющего сигнала при превышении температуры 85 °С внутри прибора. Когда температура нормализуется, происходит автоматическое включение сигнала.

В регуляторах реализовано пропорциональное (П, Р) и пропорционально-интегральное (PI, ПИ) регулирование.

Модель	Описание	Цена y.e.
TC 3.7/1	Макс.3.6 кВт (230 В/1 ф., 16А)	87
TC 6.4/2	Макс.6.4 кВт (400 В/2 ф., 16А)	98

Тиристорные контроллеры электронагревателей ТС POWER

Тиристорные контроллеры электронагревателей ТС POWER предназначены для использования в условиях, где требуется точное и бесшумное, не наводящее электрических помех управление большими нагревательными мощностями, например, электрическими нагревателями вентиляционных систем и промышленных установок.

Может также применяться для управления системами «теплых полов». Возможен монтаж с установкой теплоотводящего радиатора в вентиляционном канале или установке. ТС POWER представляет собой регулятор температуры, имеющий два тиристорных выхода, которые используются для управления симметричной нагрузкой.

ТС POWER снабжен также встроенным реле, что позволяет вдвое увеличивать мощность при использовании двух одинаковых нагревателей. В ТС POWER входит термостат-ограничитель, который плавно снижает выходную мощность при перегреве регулятора (сокращая продолжительность подачи напряжения на нагрузку). Таким образом, при незначительном повышении температуры его работа по-прежнему возможна, но с пониженным максимальным выходом мощности. Термостат активируется в диапазоне температур от 80 до 85 °C. Поддерживаемая температура задается на лицевой панели прибора в диапазоне от 0 до 40 °C.

ТС POWER также имеет тепловой предохранитель, который производит сброс управляющего сигнала при превышении температуры 90 °C внутри прибора. Когда температура нормализуется, происходит автоматическое включение сигнала. Изделия серии ТС POWER монтируются на поверхности стены или в щите управления.

Контроллеры имеют вход для дистанционного управления, например, задатчика температуры или устройства с выходным сигналом 0 / 2–10 B (0 / 4–20 мА).

Модель	Описание	Цена y.e.
TC 2х17/3	Макс. 2х17 кВт (400 В/3 ф., 25А)	363
TC 2х28/3	Макс. 2х28 кВт (400 В/3 ф., 40А)	409
ТС 2х45/3	Макс. 2х45 кВт (400 В/3 ф., 63А)	561

Электронные пропорциональные тиристорные регуляторы серии ТС SLAVE

Электронные пропорциональные тиристорные регуляторы серии ТС SLAVE предназначены для управления мощностью нагрева в системах отопления, вентиляции и кондиционирования, а также может применяться для «теплых полов».

Модель	Описание	Цена y.e.
EFM-9161	Макс. 3.7 кВт (230 В/1 ф.) или 6.4 кВт(400 В/2 ф.) макс 16 А	161
EFM-9251	Макс 5.7 кВт (230 В/1 ф.) или 10.0 кВт(400 В/2 ф.) макс 25 А	224

Ступенчатые контроллеры ETT-6

Ступенчатые контроллеры применяются в системах отопления, вентиляции и кондиционирования воздуха для ступенчатого регулирования электронагрева.

Модель	Описание	Цена y.e.
ETT-6-31	24в, 6 ВА, входной сигнал=0-10 В10 кОм, выходной сигнал=0-10В, 6 (с 12 ведомыми) контакт-реле SPST, N0 6A, 250B, количество шагов 2-31	440
ETT-6-11	230В 6ВА, входной сигнал=0-10 В10 кОм, выходной сигнал=0-10 В, 6(12 с ведомым) контакт-реле SPST, N0 6A, 250 В, количество шагов 2-31	440

SHUFT Aquaproff

Высокоточный контроллер AQUAPROFF - предназначен для плавного регулирования температуры воздуха в системах вентиляции, отопления и кондиционирования. Контроллер имеет встроенное пропорциональное (П, Р) и пропорционально-интегральное (ПИ, PI) для быстро изменяющейся температуры (например, температуры приточного воздуха), встроенную защиту от замерзания, функцию «горячий режим» при отключенном вентиляторе.

Контроллер AQUAPROFF имеет два выходных сигнала. Благодаря этому AQUAPROFF можно использовать для 2 последовательных ступеней нагрева. Органы управления контроллером находятся на лицевой панели. С данным контроллером используются температурные датчики типа PT1000. Контроллер AQUAPROFF предназначен для установки в шкаф управления, монтируется на DIN-рейку.

• ПИ-регулирование
• П-регулирование
• монтаж на DIN-рейку
• встроенная «защита от замерзания»
• сигнализация аварийных режимов
• используются температурные датчики PT1000

Модель	Описание	Цена, y.e.
AQUAPROFF (AP-FP-D-1/W(E)H-1/HE)	24 В, 6 ВА 2 выхода 0–10 В для регулирование нагрева, 2 дискретных выхода диапазон устанавливаемой температуры 0...40 °С 3 входа для температурных датчиков, вcтроенные «защита от замерзания» и «горячий пуск» установка на DIN-рейку.	192

Преобразователь интерфейсов с гальванической изоляцией "USB-RS485"

Преобразователь интерфейсов "USB-RS485" предназначен для преобразования сигналов интерфейса USB в сигналы двухпроводного магистрального интерфейса RS-485 с гальванической изоляцией.

Электропитание осуществляется от USB-порта ПК.
Работает в среде ОС Windows 2000, 2003, XP, Vista, образуя виртуальный COM-порт.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Напряжение питания - USB порт ПК
• Потребляемый ток, не более - 200 мА
• Скорость передачи данных, Бод - 110, 300, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
• Диапазон температур - от минус 30 до +50°С
• Относительная влажность воздуха - до 93 % при +40°С
• Габаритные размеры - не более 17 х 53 х 8 мм
• Масса - не более 9,5 г
