Главная Автоматика Контроллеры
Печать E-mail

ВЕСПЕР E3-810-001H 3ф 380В 0,75кВт
INNOVERT H3400A01D5K3058 3ф 380В 1,5кВт
INNOVERT H3400A02D2K3058 3ф 380В 2.2кВт
INNOVERT H3400A03D7KZ3057 3ф 380В 3.7кВт
INNOVERT H3400A05D5K3056 3ф 380В 5,5кВт
LENZE ESMD113L4TXA (000XX1F21) 3ф 400/480В 11кВт


Печать E-mail

Панельный контроллер SMH 2Gi (NEW)

Всегда в наличии!

Панельный контроллер SMH 2Gi

Краткое описание:

SMH 2Gi - мощный свободно-программируемый панельный контроллер. В качестве операционной системы SMH 2Gi использует Linux. Что это значит для пользователя? Возможность программирования не только в SMLogix, но и на любом другом языке, реализация собственных протоколов передачи данных, поддержка множества устройств и максимальное использование всех ресурсов современного 32-битного микроконтроллера!
Больше не нужно подключаться к контроллеру через конвертер. Проект можно переносить в компьютер или с компьютера в контроллер через флешку. Встроенный Ethernet дает возможность загружать проекты из локальной сети и автоматически обновлять ПО с сервера Сегнетикс, просто выйдя в Интернет.

Когда у вас в руках мощный RISC ARM, перед вам открываются совершенно иные возможности. По сравнению с Atmega256 программа на ARM выполняется в 10 раз быстрее. Ресурсов ОЗУ — в сотни раз больше, а возможности ПЗУ, благодаря порту USB-host, ограничены только типом запоминающего устройства, которое вы подключите.
Типовая программа, которая выполнялась на контроллере SMH 2G за 100-130 мс теперь выполняется за 10 мс. Можно автоматизировать процессы где нужна высокая скорость реакции.
Значительно улучшилось ограничение проектов по количеству блоков. На контроллере SMH 2G максимум был ограничен 3 тысячами, теперь он – 5-8 тысяч. Можно автоматизировать самые большие и сложные объекты. Для увеличения ресурсов к SMH 2Gi можно подключить модуль расширения MC и модули расширения Pixel-MR.

Технические характеристики SMH 2Gi

  • Микроконтроллер iMx27 с ядром ARM926EJ-S, разрядность шины 32bit
  • Рабочая частота микроконтроллера 400МГц
  • Операционная система Linux версия 2.6.29
  • Размер и тип оперативной памяти 64/128Mbyte DDR (в зависимости от исполнения)
  • Размер и тип флеш-памяти 128MByte NAND Flash
  • RS-232 - скорость от 2400 до 115200 bod. Разъем для подключения – клеммная колодка (необходим доп. переходник на DB-9)
  • RS-485 - скорость от 2400 до 115200 bod. Опторазвязка. Протокол – Modbus RTU. Разъем для подключения – клеммная колодка
  • USB Host - USB типа A
  • USB Device - USB типа miniAB
  • Ethernet - 10/100Mbit. FTP, HTTP. Разъем для подключения – типа RJ-45
  • Дополнительный опциональный модуль LONworks
  • 3-5 гальванически развязанных цифровых входов (конфигурируется программно). Тип развязки - групповая. Уровни напряжения срабатывания: "сухой" контакт замкнутый – ≤0.4В DC, разомкнутый – ≥2.5В DC
  • Для SMH 2Gi – 0XXX – XX – Х 2 транзисторных выхода (без гальванической развязки) + 1оптореле
  • Для SMH 2Gi – 1XXX – XX – Х 2 оптореле
  • Диапазон номинальных напряжений на нагрузке: 0-36В DC (для выходов на основе транзисторов), 0-36В DC ~ 0-25В rms (для выходов на основе оптореле)
  • Коммутируемый ток, не более 0.4А на каждый выход. Время переключения, не более 1.5мс. Ресурс «контактов», переключений не ограничен
  • Номинальное входное питающее напряжение 18…36В
  • Потребляемая мощность не более 10Вт
  • Клавиатура - 23 кнопки
  • Графический дисплей STN, одноцветный 192х64, диагональ – 4,1"
  • Звуковая сигнализация - электромагнитный звукоизлучатель



НаименованиеЦена, у. е.
Контроллер SMH 2Gi - 0 0 2 0 - 0 1 - 2248.00

Файлы для контроллеров Segnetics


Печать E-mail

Панельный контроллер SMH 2G



Всегда в наличии!

Панельный контроллер SMH 2G

Краткое описание:

SMH 2G — это второе поколение панельных контроллеров SMH 2010. К основному достоинству панельного контроллера — высокой интегрированности добавилась модульность. Это предоставляет дополнительную гибкость при проектировании систем автоматизации. Модульность касается, прежде всего каналов связи и ввода/вывода. Например, кроме встроенныех COM-портов RS485 и RS232, можно выбрать сетевой модуль Ethernet или LON (технология NETcard).
Без модуля расширения MC с универсальными и точными измерительными каналами (технология UHAM), SMH 2G экономически выгодно использовать как операторскую панель. При необходимости ресурсы I/O можно нарастить с помощью модулей расширения Pixel-MR (технология SCALIO).
У второго поколения SMH появился монохромный графический дисплей. Разрешение дисплея позволяет создавать понятные и привлекательные интерфейсы. Графика "рисуется" при помощи пакета ПО с использованием технологий Adobe Flash. Поскольку дисплей интегрирован в контроллер и обмен осуществляется через внутренний поток данных, а не через внешние тэги, отладка проектов с использованием элементов ЧМИ (человеко-машинный интерфейс) происходит намного проще и быстрее. Особенно это заметно при дистанционной отладке. К средствам ЧМИ (HMI) можно также отнести программируемые светодиоды и звуковой сигнал.
Процессор, используемый в контроллере — Atmega256 с увеличенным объемом памяти. Благодаря ему, в SMH 2G реализован системный режим, облегчающий пуско-наладочные работы.

Технические характеристики SMH 2G

  • Питание 18-36VDC
  • Потребляемая мощность не более 10W
  • 4 гальванически развязанных входа (групповая развязка)
  • 4 дискретных выхода (оптореле), коммутируемое напряжение до 250VAC / 30VDC, коммутируемый ток до 400 mA, время переключения 1,5 ms, количество переключений не ограничено
  • Графический дисплей монохромный с подсветкой, 4,1", разрешение дисплея 192х64
  • Дополнительная индикация: 4 светодиода, управляются программно
  • звуковой электромагнитный звукоизлучатель
  • Последовательный порт: встроенный RS485 (гальванически развязанный, протокол Modbus RTU)
  • Последовательный порт (опционально): встроенный RS232 (гальванически развязанный, протокол Modbus RTU)
  • Дополнительные опциональные модули: Ethernet 10MBit, LONworks, модули расширения Pixel-MR различной конфигурации (до 8 шт.), модуль расширения MC.

НаименованиеЦена, у. е.
Контроллер SMH 2G - 4 2 2 1 - 0 1 - 2165.00

Файлы для контроллеров Segnetics


Печать E-mail

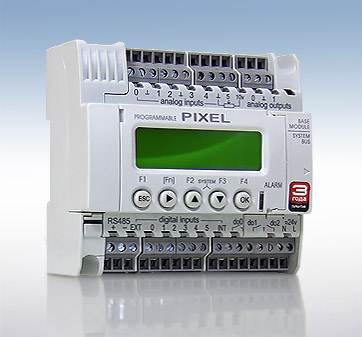

Магистрально-модульный контроллер Pixel



Всегда в наличии!

Контроллер Segnetics Pixel

Краткое описание:

Контроллер ориентирован прежде на автоматизацию инженерных систем, таких как: вентиляция, отопление, водоподготовка и т.д. Отличительной особенностью контроллера открытая модульная структура, что позволяет добавлять только необходимые опции (Модули расширения Pixel-MR различной конфигурации (до 8 шт.); сетевой интерфейс Ethernet 10 Base-T и модули памяти), а так же, в последствие, расширять их вместе с кругом поставленных задач. Благодаря этому получается эффективно варьировать цену решений для бюджетного сегмента.

Преимущества:

- Низкая цена

- Изменяемая аппаратная конфигурация



Технические характеристики контроллера PIXEL

  • Питание 18-36VDC, 18-27VAC
  • Потребляемая мощность не более 3.5W
  • 6 дискретных опторазвязанных входов; уровни напряжения срабатывания дискретных входов: замкнутый ‘сухой’ контакт - от 12 до 36 VDC, разомкнутый ‘сухой’ контакт- от 0 до 1VDC
  • Количество аналоговых входов 5+1 (без гальванической развязки): 5 аналоговых входов для подключения термосопротивлений Pt1000 или других термисторов сопротивлением до 20 kOm (в зависимости от исполнения); 1 вход для измерения тока/напряжения (конфигурируется пользователем), измеряемое напряжение/ток 0…10V DC / 0…20mA DC, разрешающая способность входа 10mV / 20 µA (10 разрядов)
  • Количество дискретных выходов: 2 релейных выхода и 1 симисторный выход
  • Тип дискретных выходов: электромагнитное реле, коммутируемое напряжение до 277VAC / 30VDC, коммутируемый ток до 10А, время переключения 10ms, ресурс 100000 переключений
  • Тип дискретных выходов: симистор, коммутируемое напряжение до 380VAC/50Hz, коммутируемый ток до 0.5А, регулирование угла отсечки - нет, ресурс не ограничен
  • 2 аналоговых выходов (без гальванической изоляции), диапазон выхода 0 - 10V DC, разрешающая способность выхода 10mV (10 разрядов)
  • Последовательный порт Встроенный RS485 (протокол Modbus RTU)
  • Сетевая карта (опционально) Ethernet 10Mbit или LONWorks



НаименованиеЦена, у. е.
Контроллер Pixel - 12 11(12,14,15) - 02 - 0 (128 кБайт)144.32
Контроллер Pixel - 25 11(12,14,15) - 02 - 0 (256 кБайт)160.65

Файлы для контроллеров Segnetics


Печать E-mail

Модули расширения Pixel-MR



Модули расширения для Pixel

Отличительные особенности

Модуль Pixel-MR предназначен для работы с контроллерами  Pixel и SMH 2G.

Использование модулей расширения Pixel-MR позволяет подбирать требуемый состав каналов под свою конкретную задачу. При этом можно гибко оперировать затратами и размерами.



Основные преимущества Pixel-MR:

Простота использования
Среда программирования SMLogix автоматически распознает подключенные MR, при этом не требуется дополнительных настроек, типа назначения адресов. Связь и питание модулей идут по одной шине, поэтому модули очень легко монтируются. Несмотря на то, что шина является последовательной, пользователю нет необходимости устанавливать резисторы-терминаторы.

Широкие возможности
Сегодня Сегнетикс выпускает 6 видов модулей расширения, каждый их которых имеет свой особенный состав I/O. Это позволяет подобрать конфгурацию целевой системы добиваясь поиска компромисса между себестоимостью и функциональностью. К одному контроллеру Pixel можно подключить до 8 MR, при этом общее количество каналов может равняться 112!

Надежность
Шина расширения последовательная с достаточно высоким уровнем сигнала, а значит помехоустойчива. Расширенные системные и сервисные функции позволяют производительно диагностировать сбойные ситуации и справляться с ними.

Удобство
Светодиоды на передних панелях MR информируют пользователя о состоянии каналов модуля. Последовательная шина дает возможность размещать модули расширения на удалении до 2 м от базового блока. В случае применения специального кабеля удаление может быть существенно увеличено. Состоянием каналов MR можно управлять вручную, например, во время отладки. Опрос модулей расширения осуществляется синхронно с циклом FBD проекта в базовом модуле (Pixel).



Описание модулей MR

Pixel-MR120-00
12 дискретных гальванически развязанных входов постоянного напряжения

Pixel-MR800-00
8 дискретных выходов на основе электромеханических реле

Pixel-MR810-00
8 дискретных гальванически развязанных входов переменного напряжения

Pixel-MR061-00
6 дискретных гальванически развязанных выходов на основе симистора

Pixel-MR602-00
6 дискретных выходов на основе электромеханических реле и 2 аналоговых гальванически развязанных выхода 0...10 В

Pixel-MR504-00
5 дискретных выходов на основе электромеханических реле и 4 аналоговых гальванически развязанных выхода 0...10 В


Печать E-mail

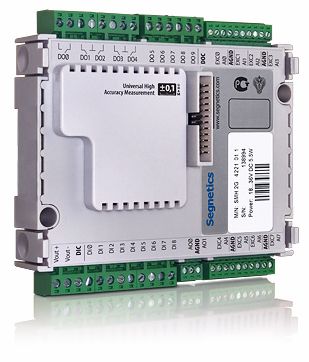

Модули расширения MC



Модуль расширения для SMH 2G

Краткое описание:

Модуль МС предназначен для работы с контроллерами SMH 2G и SMH 2Gi. Соединение осуществляется при помощи шлейфового кабеля, либо непосредственно "разъем в разъем". За счет того, что на корпусе модуля МС предусмотрены защелки, стало возможным гибко выбирать способ его монтажа, а также монтажа SMH 2G (SMH 2Gi): на дверцу щита вместе с контроллером, на DIN-рейку раздельно с контроллером, на DIN-рейку вместе с контроллером.
Модуль МС поддерживает измерения 24 битным АЦП (до 8 каналов). Благодаря технологии UHAM, к измерительным входам можно подключать разнообразные датчики с исключительно программным конфигурированием.



Технические характеристики модуля MC

НаименованиеТип (Значение)
Нормальные условия эксплуатации T=-30...50 C, влажность <90%, без конденсации, атмосфера без проводящей пыли и коррозирующих газов
Степень защиты IP 20
Питание Внешнее, подается с контроллера
Максимальная потребляемая мощность 5 Вт
Количество цифровых выходов 5 электромагнитных реле
5 оптоэлектронных реле
Все выходы гальванически развязаны, развязка групповая
Количество цифровых входов 9 (групповая гальваническая развязка)
Количество аналоговых выходов зависит от модификации:  2 у  MC-0201-01-0  или 4 у MC-0401-01-0 опционально гальванически развязанных (групповая развязка)
Количество аналоговых входов 8
Разрядность АЦП 24 бита
Типы подключаемых аналоговых датчиков NTC до 10 кОМ
ТС-50
ТС-100
ТС-1000
0...10 В
4...20 мА
Средняя наработка на отказ 50000 часов



Цены


Печать E-mail

Панельный контроллер SMH 2010



Панельный контроллер SMH 2010

Краткое описание:

SMH 2010 - это компактный, программируемый контроллер, предназначенный для операций управления в системах, требующих от 10 до 128 входов/выходов. Панельное исполнение контроллера позволяет использовать его одновременно и как операторскую панель, устанавливаемую снаружи электротехнических шкафов. Программное ядро, установленное на контроллере, позволяет при помощи специального инструментального пакета SmLogix, работающего под Windows, создавать пользовательские программы управления для контроллера на языке функциональных блоков.
Базовый состав входов/выходов контроллера SMH 2010 может быть увеличен путем расширения его по последовательной шине RS485 c использованием протокола ModbusRTU.
Для подключения к контроллеру SMH2010 внешних исполнительных устройств предназначен релейный терминал с блоком питания RPS



Технические характеристики SMH 2010

  • Напряжение питания 24 V AC/DC
  • Энергопотребление 4,5 Вт
  • 12 дискретных входов
  • Уровень напряжения сигнала дискретных входов: логический «0» - от 0 до 3.4 VDC, логическая «1» - от 4.0 до 50 VDC
  • Количество аналоговых входов: 4 канала для термометров сопротивления (максимум); 6 каналов для сигнала 0 – 10 V; 6 каналов для сигнала 4 – 20 mA; разрешение аналоговых входов 10 бит
  • 8 дискретных выходов (транзистор с открытым стоком), максимальный ток нагрузки 1 А/5 А (продолжительная работа/импульс 300 мкс, скважн. 50), максимальное напряжение выходной нагрузки 50 В.
  • 4 аналоговых выхода 0-10 V (максимум); разрешение аналоговых выходов 10 бит; нагрузочная способность аналоговых выходов 3 mA
  • Последовательные порты RS232 и RS485 с оптоизоляцией, встроенный протокол Modbus RTU SB - 2
  • Расширение до 128 каналов, шина расширения RS485



Файлы для контроллеров Segnetics


<< Первая < Предыдущая 1 2 Следующая > Последняя >>

Страница 1 из 2
